MSI MAG Z790 Tomahawk WiFi – Tot ce ai nevoie pentru orice Intel Gen. 12 sau Gen. 13
Prin amabilitatea prietenilor celor de la MSI România, am avut ocazia să testăm noua placă de bază , ideală pentru utilizarea noilor procesoare Intel Core din generația a 13-a (Raptor Lake).
Această placă de bază, deși pare high-end, în reaitate este de mijloc, iar acest lucru nu ne arată decât faptul că piața de PC-uri home build a crescut spre bine. Este compatibilă cu memoria DDR5, are porturi USB de nouă generație și vine cu chipset Z790 cu socket LGA1700 pentru procesoare Raptor Lake sau Alder Lake (a 12-a generație Intel).
Trebuie să știți că MAG Z790 TOMAHAWK WIFI are o variantă cu DDR4, care suportă și procesoarele Intel de generația a 12-a și a 13-a, cu memorie din ultima generație. În acest fel, puteți fi siguri că veți obține cele mai bune rezultate, dar fără a fi nevoie să cumpărați module DDR5, care totuși au scăzut la preț în ultima perioadă.
Mai jos găsiți lista completă de specificații:
| CHIPSET | INTEL Z790 |
|---|---|
| CPU SUPPORT | Supports 12th/13th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors |
| MEMORY | 4x DDR5, Maximum Memory Capacity 128GB Memory Support 7200+(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 7200+ MHz • 1DPC 2R Max speed up to 6600+ MHz • 2DPC 1R Max speed up to 6400+ MHz • 2DPC 2R Max speed up to 5600+ MHzSupports Intel® XMP3.0 OC Supports Dual-Controller Dual-Channel mode Supports non-ECC, un-buffered memory |
| ONBOARD GRAPHICS | 1x HDMI™ 1x DisplayPort Support HDMITM 2.1 with HDR, maximum resolution of 4K 60Hz* Support DP 1.4, maximum resolution of 8K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. |
| EXPANSION SLOT | 2x PCI-E x16 slot Supports x16/x4 1x PCI-E x1 slot PCI_E1 PCIe 5.0 supports up to x16 (From CPU) PCI_E2 PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 PCIe 4.0 supports up to x4 (From Chipset) |
| STORAGE | 4x M.2 slot M.2_1 (From CPU) supports up to PCIe 4.0 x4 , supports 22110/2280/2260 devices M.2_2 (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices M.2_3 (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices M.2_4 (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices 7x SATA 6G port |
| RAID | Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices* Supports RAID 0, RAID 1, RAID 5 and RAID 10 for M.2 NVMe storage devices * SATA_A1_A2 do not support RAID function. |
| USB | 4x USB 2.0 (Front) 4x USB 3.2 Gen1 Type A (Rear) 2x USB 3.2 Gen1 Type A (Front) 4x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Rear) 1x USB 3.2 Gen2 Type C (Front) 1x USB 3.2 Gen2x2 Type C (Rear) |
| LAN | Intel® 2.5Gbps LAN |
| WIRELESS / BLUETOOTH | Intel® Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ axSupports Bluetooth® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 10 build 21H1 and Windows 11. |
| AUDIO | Realtek® ALC4080 Codec 7.1-Channel USB High Performance Audio Supports S/PDIF output Supports up to 32-Bit/384 kHz playback on front panel |
| INTERNAL I/O | 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 6x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x TBT connector (JTBT, supports RTD3) 1x Tuning Controller connector(JDASH) 3x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 2x USB 3.2 Gen1 Type A 1x USB 3.2 Gen2 Type C |
| LED FEATURE | 4x EZ Debug LED |
| BACK PANEL PORTS |
|
| OPERATING SYSTEM | Support for Windows® 11 64-bit, Windows® 10 64-bit |
| PCB DIMENSION | ATX 243.84mmx304.8mm |
Noua placă de bază MSI MAG Z790 TOMAHAWK WIFI sosește într-o cutie de culoare neagră și gri, purtând pe partea din față emblema MAG. Vedem logo-uri pentru compatibilitatea cu Intel Z790 de generația a 13-a, Windows 11 și TPM 2.0, plus că vine cu porturi Lightning Gen5.
Pe partea din spate a carcasei vedem mult mai multe dintre caracteristicile evidențiate mai sus, dezvăluind suport pentru memorie RAM DDR5, sloturi M.2 întărite cu tehnologia Shield Frozr (cu plăcuțe termice de răcire), WiFi6E și noul Bluetooth 5.2, USB 3.2 Gen2 și altele.
În interiorul cutiei, pe lângă placa de bază propriu-zisă, găsim două cabluri SATA, autocolante pentru etichetarea cablurilor și decorarea configurației noastre, șuruburi pentru montarea M.2 (EZ M.2 Clip), două antene WIFI, ghidul de instalare rapidă a plăcii de bază și un stick USB de 16 GB cu drivere și ideal pentru actualizarea BIOS-ului.

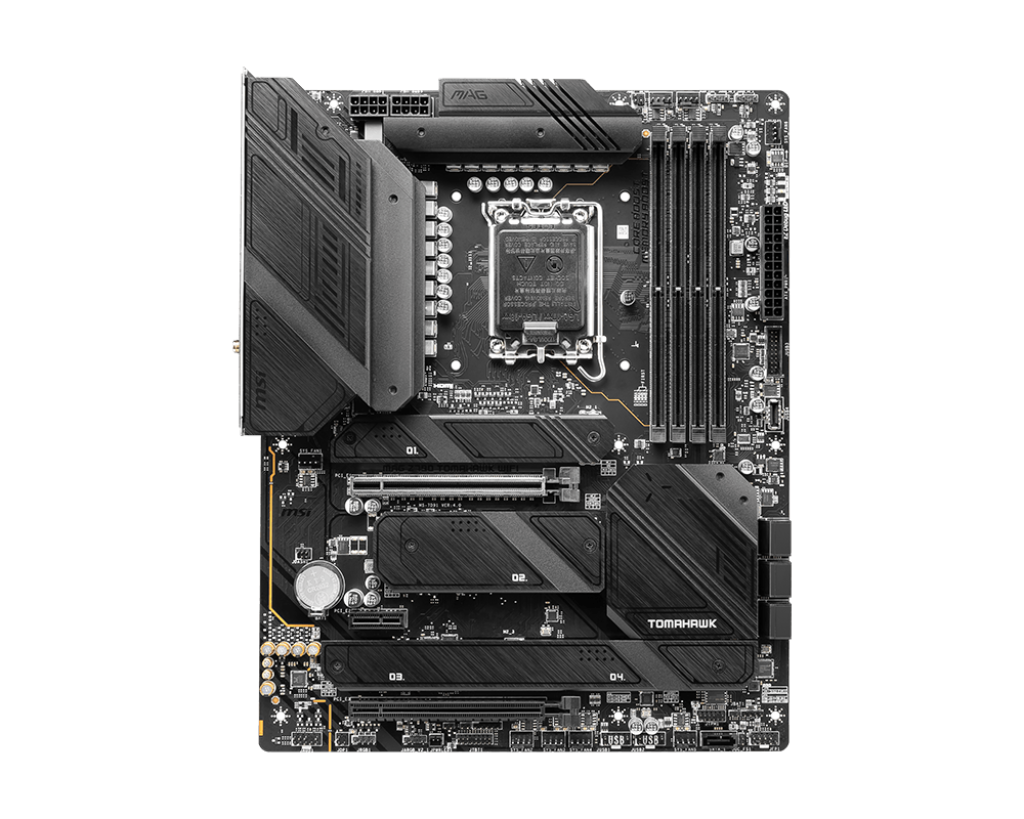

Aceasta are un design cu PCB negru, de tip server-grade; cu mai multe sectoare cu disipare de căldură din aluminiu, cu o zonă de heatsink VRM cu un strat gros care acoperă partea de sus a MOS-ului și ajută la disiparea mult mai bună a căldurii generate în acea zonă.
Această dispune de thermalpad-uri de înaltă calitate de 7W/mK pentru MOSFET-uri, plus răcire suplimentară care asigură că toate funcționează la performanțe ridicate. În partea de sus, puteți vedea cei 2 conectori de alimentare (ATX/EPS) și sistemul Duet Rail cu 16+1+1 faze, cu 90A SPS, ideal pentru a susține până la cel mai recent și puternic Intel Core i9-13900K.
Deși este o placă de bază de nivel mediu, aceasta poate găzdui o cantitate mare de memorie RAM. În acest model, putem pune până la 128 GB DDR5 7200+(OC), folosind cele 4 sloturi DIMM.
Rețineți că, dacă nu aveți memorie DDR5, MSI MAG Z790 TOMAHAWK WIFI are o variantă care suportă DDR4. Se numește MAG Z790 ZOMAHAWK TOMAHAWK WIFI DDR4 și îl puteți găsi aici https://bit.ly/3FPLyVs. Această versiune suportă, de asemenea, procesoarele Intel din generația a 12-a și a 13-a.
Deasupra sloturilor RAM puteți vedea conectorul PUM pentru pompa de răcire cu apă, conectorul pentru ventilatorul CPU și benzile LED RGB, precum și unul pentru un ventilator standard al carcasei. Apoi puteți vedea conectorul clasic ATX cu 24 de pini pentru alimentarea plăcii de bază; 4 LED-uri numite EZ Debug LED care indică starea sistemului în timpul boot-ului, un header USB 3.2 Gen1 și un conector USB 3.2 Gen 2×2 pentru partea frontală a carcasei.
Mai jos avem porturile clasice SATA III (6 Gbps), iar mai jos există un al 7-lea port, pentru conectarea de SSD-uri sau hard disk-uri SATA. Dar, în mod ideal, ar trebui să optați deja pentru soluții SSD NVME și să profitați de porturile pe care MSI le oferă pe placa sa de bază.

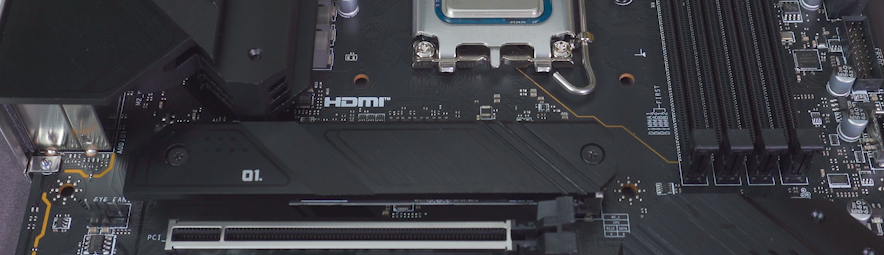

În partea de jos a plăcii de bază, avem un slot PCI Express 5.0 x16 cu un capac metalic robust și protecție, un alt port PCI Express 4.0 x16 și un slot PCI Express 3.0 x1. În mod ideal, ar trebui utilizat primul conector PCIe, astfel încât cele mai recente plăci grafice să poată profita pe deplin de versiunea actuală PCIe.

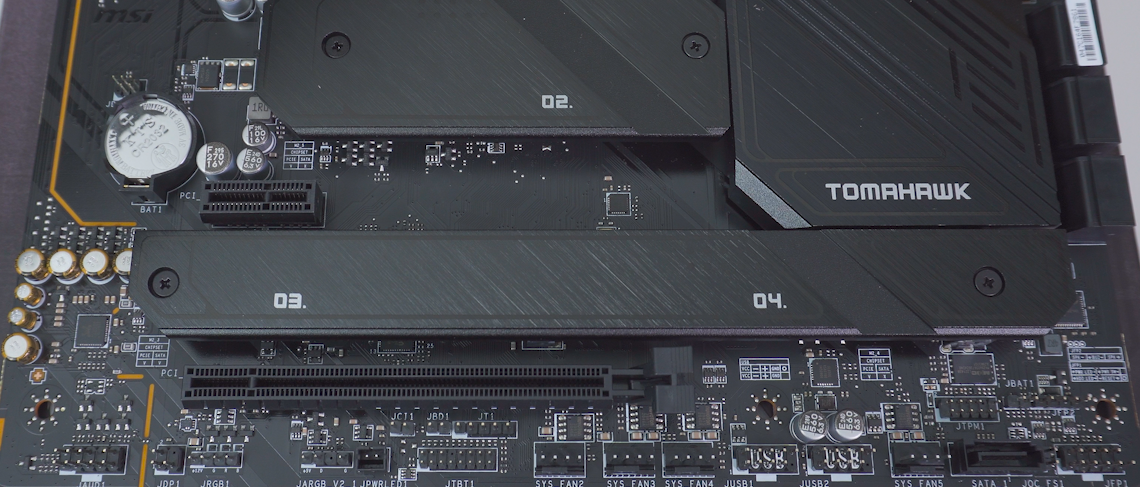

În ceea ce privește sloturile M.2 pentru noile SSD-uri PCIe NVME, MSI dispune de patru porturi. Primul dintre acestea, D1, este un port M.2 de la procesor, cu suport PCIe 4.0 x4, cu suport pentru SSD-uri de dimensiuni 22110/2280/2260. Restul, controalte de chipset, sunt PCIe 4.0 x4, D2 este de tip 2280/2260, iar ultimele două suportă unități de dimensiuni 2280/2260/2242 D3 și D4.
Porturile M.2 au radiatoare M.2 Shield Frozr din aluminiu, care au un pad termic ce răcește foarte bine noile SSD-uri. Acest lucru scade cu câteva grade temperatura de funcționare a SSD-ului, care poate fi destul de ridicată la SSD-urile ultra-rapide.

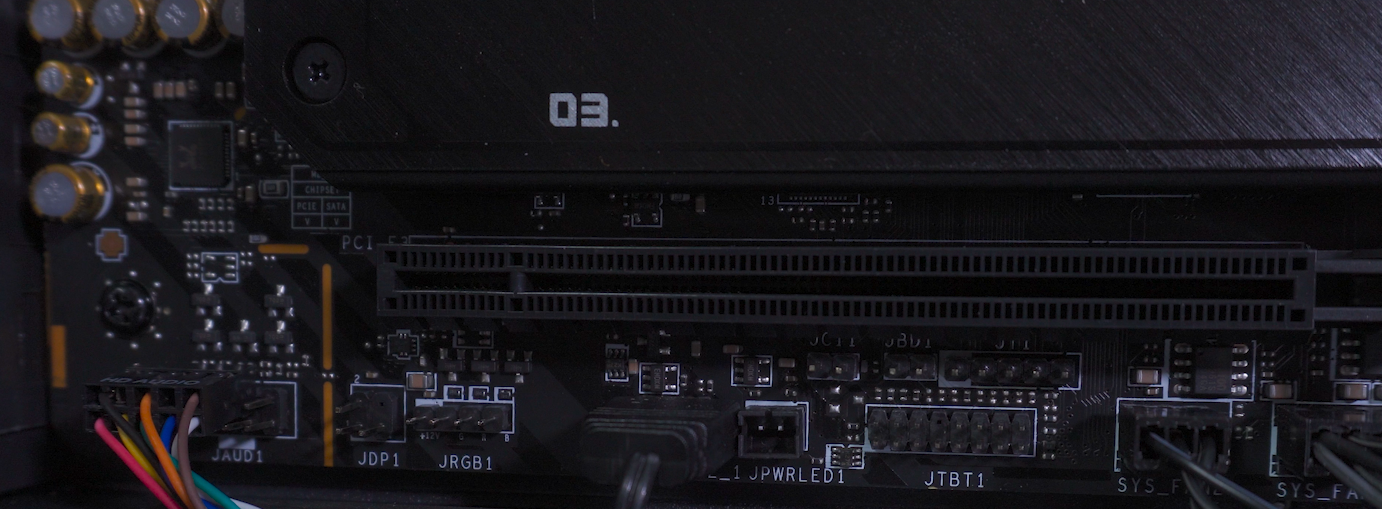

Mai jos avem linia de separare a sunetului, alimentată de cipul Realtek ALC4080. Apoi vedem mai mulți conectori pentru ventilatoarele carcasei, portul audio frontal, conectori pentru butoanele de alimentare și de resetare și multe altele.
Dispune de o conectivitate USB excelentă, adăugând portul USB-C 3.2 Gen 2×2 de până la 20 Gbps, porturile USB-C 3.2 Gen 1 și Gen 2, portul de rețea Intel LAN 2.5 GbE și puternica placă Intel Wi-Fi 6E, care funcționează excelent cu cele două antene ale sale, ideal este să avem un router cu WiFI 6, pentru a profita la maximum, ca și cum am fi conectați prin cablu la rețea.

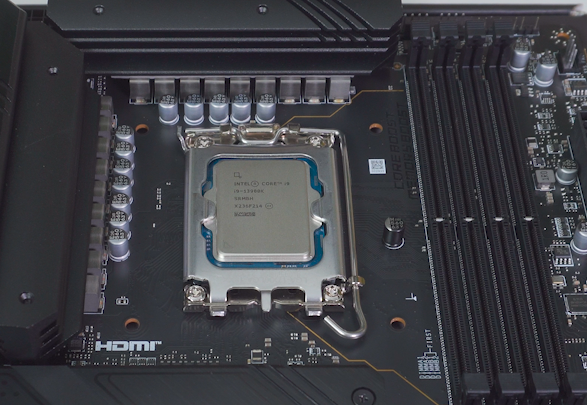

Am primit alături de placa de bază și noul Intel Core i9-13900K, cel mai puternic din lume, care are un total de 24 de nuclee (8 de performanță și 16 de eficiență) și 32 de fire de execuție, 36 MB de Smart Cache L3 și un total de 32 MB de Cache L2. Acesta are un TDP de 125 W, care depășește lejer 200 W în turbo. Procesorul a funcționat fără probleme, inclusiv la o forțare a voltajului la 1,9V, ceea ce este deja extrem, dar nu am văzut probleme din aprtea plăcii de bază.
Așadar MAG Z790 TOMAHAWK WIFI de la MSI în versiunea DDR5 este una dintre cele mai bune plăci de bază cu un raport calitate-preț, pe care brandul ni le oferă pentru a face saltul către noua generație de procesoare Intel Raptor Lake, dar și Alder Lake. Are un design atractiv și robust, cu cele mai noi tehnologii de conectivitate și disipare și este echipat cu noi tehnologii, cum ar fi PCIe 5.0, Bluetooth 5.2, WIFI6E, USB-C 3.2 și multe altele.
